Общие положения

В самом начале хотелось бы сказать о том, что по умолчанию НЕ входит в техподдержку: переустановка Windows, очистка компьютера от вирусов и любых других программ, установка драйверов, не относящихся к диагностическому оборудованию, ремонт ноутбуков и оборудования. T. е. программное обеспечение устанавливается ТОЛЬКО на исправные компьютеры. Также мы НЕ оказываем бесплатную техподдержку по приборам, приобретенным в других организациях. Все наше оборудование комплектуется актуальным программным обеспечением, а также инструкциями по установке. По запросу на наш емейл мы можем выслать видеоинструкцию по установке программного обеспечения для оборудования, приобретенного в нашем магазине. Как известно, настройка диагностического оборудования зачастую требует специфических знаний в этой области и у людей, никогда не сталкивавшихся с этим ранее, не всегда есть возможность быстро разобраться и решить все проблемы, связанные с установкой. При возникновении затруднений мы оказываем консультации по телефону, электронной почте, при личной встрече или помогаем в настройке, используя удаленный доступ к Вашему компьютеру (что особенно актуально для покупателей из регионов). Мы оказываем профессиональную техподдержку для любых диагностических сканеров, приобретаемых у нас. Таким образом, Вы можете быть уверены, что, купив оборудование у нас, Вы не потратите свои деньги зря.

Порядок оказания услуги.

1. Перейдите в раздел "Установка ПО для диагностического оборудования"


2. Выберете необходимую услугу

3. Нажмите кнопку задать вопрос по товару

4. Укажите имя и адрес вашей электронной почты

5. В поле “ Ваше сообщение” укажите номер заказа, если оборудование приобреталось у нас, название установленной ОС и её разрядность, название процессора и объём оперативной памяти установленных в вашем компьютере

6. Ожидайте ответ специалиста на электронную почту. В ответе будет инструкция по оплате услуги и специалист обозначит временной интервал, в который услуга будет оказана

7. Оплатите услугу, установите Teamviewer и предоставьте id и пароль из Teamviewer в ответном письме



Менять прошивку сканера на новую и более актуальную можно самостоятельно. Для этого необходимо скачать архив с прошивкой, например, с сайта http://autocom.ucoz.com/down.html (раздел "Прошивки)", разархивировать, поместить все файлы в папку "Firmware" в рабочей папке программы ( ...\Delphi2016\Firmware для Delphi 2016 и C:\wow\ac_diagnosis_module\firmware для WOW 5.0.0.8). При подключении к автосканеру будет найдено несоответствие прошивки в автосканере и папке "Firmware" и программа предложит обновить прошивку автосканера. Соглашаемся, ждем завершения процесса около 5 минут. Внимание! Прерванная связь между компьютером и автосканером приведет к поломке автосканера, перепрошивка выполняется под вашу ответсвенность, сломанные по вашей вине устройства обмену по гарантии не подлежат!

Функциональные возможности автосканеров от нашей компании

Среди широчайшего ассортимента товаров на нашем сайте вполне заслуженное доверие завоевали адаптеры ELM327, купить которые вы сможете по доступной стоимости. Это функциональные устройства, которые широко используются для проверки общего состояния всех систем (в частности, электронной) в автомобилях самых разных марок и моделей. Такие агрегаты особенно необходимы в СТО благодарю широчайшему функционалу, а также будут полезными и обыкновенным автолюбителям, особенно, если в семье имеется сразу 2-3 транспортных средства. Основные достоинства адаптеров: - возможность диагностирования разных транспортных средств; - компактные размеры и гибкий функционал; - простой и интуитивно понятный интерфейс; - экономичность расхода электрической энергии; - возможность выключения на время простоя. Универсальные автосканеры функционируют на базе разнообразных современных технологий подключения: существуют приборы, которые предполагают подключение посредством USB-кабеля, Bluetooth и Wi-Fi. Практически все модели совмещаются с гаджетами и установленным на них программным обеспечением. Достаточно скачать приложение, и можно использовать устройство по максимуму. Компактный разъем моделей адаптеров позволяют использовать их в стационарном режиме, не вынимая устройство из разъема и отслеживая коэффициенты в онлайн-режиме. С помощью данного устройства вы сможете: - считывать коды ошибок и неисправностей; - устранять ошибки; - отключить MIL; - отображать на приборной панели показания датчиков работы двигателя, топливной системы, скорости автомобиля, давления воздуха и его расход; - показывать положения дроссельной заслонки и лямбда-зонта. Автосканер распознает все существующие диагностические коды и помогает самостоятельно разобраться в диагностике транспортных средств. Если вы выбираете диагностические устройства для собственного СТО, то наши модели станут прекрасным вариантом экономии денежных средств без ущерба качеству используемого оборудования. Помимо этого устройство можно выбрать и для себя, что позволит уменьшить расходы на диагностику, если вы решитесь сменить марку автомобиля: адаптер подходит под любую модель.

Принцип работы автосканера

Диагностический сканер использует беспроводной протокол и связывается с вашим гаджетом. Управлять им можно с помощью установленных приложений, имеющихся в открытом доступе в Интернете, или программ, которые идут в комплекте с прибором. В зависимости от выбранной модели имеется возможность выполнить диагностику АБС, подушки безопасности, трансмиссии, топливной системы, климат контроля и др.

Что мы предлагаем своим клиентам?

В ассортименте нашего интернет магазина мы представили самые качественные и надежные диагностические адаптеры, купить которые вы можете у нас по доступной цене. Если вы сомневаетесь в выборе, наши опытные специалисты помогут вам подобрать наиболее оптимальную модель в зависимости от ваших предпочтений, требований и пожеланий, а также предоставят гарантию качества на все приборы. Каждое устройство мы проверяем на надежность и функциональность, поэтому мы уверены на 100%, что если вы решите купить автосканер у нас, то будете довольными своим выбором.

Оборудование для диагностики автомобилей играет весьма важную роль. Каждый прибор позволяет определять состояние транспортного средства, обнаруживать дефекты и своевременно устранять неисправности. Мастера, которые решили , могут за считанные минуты подобрать наиболее эффективные способы ликвидации неисправности. Если всего 10-20 лет назад такого рода устройство считалось чем-то из области фантастики, то сегодня - оно является предметом первой необходимости для каждого любителя быстрой езды и адреналина. Любой профессиональный специалист, работающий на СТО, обязан иметь в распоряжении такой прибор, чтобы сразу после пригона транспортного средства можно было определить поломку и оказать первую помощь водителям на автомобилях, выпущенных после 2000-ого года, вне зависимости от модели и марки. Среди широчайшего ассортимента товаров на нашем сайте вполне заслуженное доверие завоевали которые вы сможете по доступной стоимости. Это функциональные устройства, которые широко используются для проверки общего состояния всех систем (в частности, электронной) в автомобилях самых разных марок и моделей. Такие агрегаты особенно необходимы в СТО благодарю широчайшему функционалу, а также будут полезными и обыкновенным автолюбителям, особенно, если в семье имеется сразу 2-3 транспортных средства. Основные достоинства адаптеров: - возможность диагностирования разных транспортных средств; - компактные размеры и гибкий функционал; - простой и интуитивно понятный интерфейс; - экономичность расхода электрической энергии; - возможность выключения на время простоя. Универсальные автосканеры функционируют на базе разнообразных современных технологий подключения: существуют приборы, которые предполагают подключение посредством USB-кабеля, Bluetooth и Wi-Fi. Практически все модели совмещаются с гаджетами и установленным на них программным обеспечением. Достаточно скачать приложение, и можно использовать устройство по максимуму. Компактный разъем моделей адаптеров позволяют использовать их в стационарном режиме, не вынимая устройство из разъема и отслеживая коэффициенты в онлайн-режиме. С помощью данного устройства вы сможете: - считывать коды ошибок и неисправностей; - устранять ошибки; - отключить MIL; - отображать на приборной панели показания датчиков работы двигателя, топливной системы, скорости автомобиля, давления воздуха и его расход; - показывать положения дроссельной заслонки и лямбда-зонта. Автосканер распознает все существующие диагностические коды и помогает самостоятельно разобраться в диагностике транспортных средств. Если вы выбираете диагностические устройства для собственного СТО, то наши модели станут прекрасным вариантом экономии денежных средств без ущерба качеству используемого оборудования. Помимо этого устройство можно выбрать и для себя, что позволит уменьшить расходы на диагностику, если вы решитесь сменить марку автомобиля: адаптер подходит под любую модель. Диагностический сканер использует беспроводной протокол и связывается с вашим гаджетом. Управлять им можно с помощью установленных приложений, имеющихся в открытом доступе в Интернете, или программ, которые идут в комплекте с прибором. В зависимости от выбранной модели имеется возможность выполнить диагностику АБС, подушки безопасности, трансмиссии, топливной системы, климат контроля и др. В ассортименте нашего интернет магазина мы представили самые качественные и надежные которые вы можете у нас по доступной цене. Если вы сомневаетесь в выборе, наши опытные специалисты помогут вам подобрать наиболее оптимальную модель в зависимости от ваших предпочтений, требований и пожеланий, а также предоставят гарантию качества на все приборы. Каждое устройство мы проверяем на надежность и функциональность, поэтому мы уверены на 100%, что если вы решите у нас, то будете довольными своим выбором.

Выбрать сканер ELM327 очень просто: выбор зависит от того, с какого устройства Вы будете работать с диагностическим адаптером elm327. Это может быть компьютер, ноутбук, планшет, смартфон под управлением Android, iPhone, iPod или iPad.

• Для стационарного компьютера или ноутбука подойдет любой адаптер: elm327 USB, elm327 Bluetooth и elm 327 Wi-Fi. В случае с Bluetooth сканером Вам понадобится USB Bluetooth адаптер. Не стоит об этом беспокоится, к каждому устройству elm327 мы дарим такой адаптер.
• Для смартфона с ОС Android или Simbian подойдет elm327 Bluetooth и elm327 wifi.
• Для обладателей гаджетов под управлением операционной системы iOS (iPhone, iPod, iPad) подойдет только elm327 wi-fi.

 Получается, что ко всем из перечисленных устройств подходит только Wi-Fi версия сканера.

Все предлагаемые нами устройства одинаковы в плане функциональности, но отличаются по способу передачи данных(USB, Bluetooth или Wi-Fi) и по размеру. На данный момент у нас существует три классификации устройст по размерам:

• Classic - будет "выпирать" из диагностического разъема на 7 см. К этому классу относятся: Адаптер Elm327 Bluetooth, Адаптер Elm327 USB, Адаптер Elm327 Wi-Fi
• Mini - будет "выпирать" из диагностического разъема на 3,5 см. К этому классу относятся: Адаптер Elm327 Bluetooth mini, Адаптер Elm327 Bluetooth mini черный, Адаптер Elm327 Bluetooth mini с кнопкой
• Micro - будет "выпирать" из диагностического разъема на 2 см. К этому классу относятся: Адаптер Elm327 Bluetooth micro белый, Адаптер Elm327 Bluetooth micro синий

Несколько советов по выбору адаптера Elm327:

Если в Вашем авто диагностический разъём OBD2 находится под рулевой колонкой(получается, что над ногами) и не сильно утоплен вглубь, то лучше приобрести Elm327 mini или micro. В случае с адаптерами форм-фактора Classic есть вероятность повредить разъем при неаккуратном обращении, т.к. сильно выпирающий адаптер можно просто зацепить ногой по неосторожности.

Если разъем для Elm327 находится под декоративной заглушкой в достаточно заметном месте приборной панели, то лучше купить elm327 micro, он самый маленький, и заглушка точно закроется обратно. Адаптеры категории "Micro" выпирают из разъема всего лишь на 2 см, как правило это меньше, чем расстояние до заглушки.

Если же диагностический разъем odb2 находится там, где торчащий из него адаптер любого размера не помешает ни с точки зрения эргономики, ни с точки зрения эстетики, то без разницы какой elm327 купить. Руководствуйтесь разными типами передачи данных (USB, Bluetooth, Wi-Fi - см. выше)

В случае, если Вы не планируете постоянно пользоваться Elm327, и при этом не хотите вынимать его из разъема, то лучшее решение - купить Elm327 версии Mini с кнопкой включения/выключения. Его можно будет включить только тогда, когда это понадобится.

Удачных покупок!

В нескольких словах. Все наши адаптеры работают с:

• бензиновыми автомобилями, произведенными для американского рынка, начиная с 1996 года,
• бензиновыми автомобилями, произведенными для европейского рынка, начиная с 2001 года,
• дизельными автомобилями, начиная с 2004 года производства.

Автомобили из перечисленных категорий точно имеют 16-контакный диагностический разъем со стандартом передачи данных ODB2, с которым и работают наши адаптеры Elm327. Такой разъем для нового автомобиля - это тоже самое, что и размер 210х297мм для листа бумаги формата А4.

Если Ваш автомобиль моложе 12-ти лет, то совместимость на этом подтверждена.

Более подробно всё, что касается совместимости, описано в соотвествующем разделе.

Если Вы не знаете где расположена такая колодка в Вашем авто, просто введите в любую поисковую систему запрос "Где диагностический разъем в *модель автомобиля*".
Она всегда в салоне, но в каждой модели авто в разном месте. Как правило, под рулевой колонкой слева:

Или под рулевой колонкой справа:

Или рядом с блоком предохранителей:

Или в центральной части авто:

Или в отделении бардачка:

Или возле левой ноги переднего пассажира:

Или в других потайных местах:



Как видите, проще первым делом узнать, где расположен диагностический разъем в Вашем автомобиле, чем сначала облазить все потайные уголки и, несомненно, при этом узнать много нового про авто, и только потом искать информацию о том, куда воткнуть адаптер elm327;)

Помимо стандартных OBD-2 протоколов адаптеры версии 1.5 могут работать по заводским диагностическим протоколам при использовании специализированного ПО, что позволяет диагностировать не только двигатель, но и другие электронные блоки управления(АКПП,ABS,SRS,ESP и т.д.- в зависимости от возможностей программы), а так же подключаться к ЭБУ автомобилей до 2001 г.в. и отечественным автомобилям.

Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
1. Установите любую программу Elm327 из представленных на свое устройство;
2. Подключите ELM327 Bluetooth в диагностический разъем ODB 2 Вашего авто;
3. Включите зажигание или же заведите автомобиль;
4. Зайдите в настройки вашего Android устройства;
5. Перейдите в настройки беспроводных сетей;
6. Включите Bluetooth и нажмите кнопку "Настройки Bluetooth";
7. Нажмите "Поиск устройств";
8. Выберите найденный адаптер Elm327 с названием "OBD-II";
9. Введите код сопряжения elm327: 1234
10. Если код подошел, Вы увидите надпись "Сопряжено, но не подключено". На этом настройка закончена. В очень редких случаях код сопряжения может быть 0000 или 6789;
11. Запустите ранее установленную программу;
12. После запуска программы Вы увидите, что единственный прибор на главном экране программы НЕ АКТИВЕН;
13. Нажмите "Меню" и зайдите в "Настройки". В настройках выберите пункт "OBD2 настройки адаптера";
14. Нажмите "Тип соединения";
15. Выберите "Bluetooth";
16. Нажмите "Выберите устройство Bluetooth";
17. Выберите то устройство, с которым установили сопряжение в пункте 8. На этом настройка программы завершена. Возвращайтесь на главный экран программы;
18. Пользуйтесьвсеми возможностями адаптера Elm327!

Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
1. Подключите ELM327 Bluetooth в диагностический разъем вашего авто;
2. Включите зажигание или же заведите автомобиль;
3. Зайдите в Пуск –> Настройка -> Панель управления и выберите «Устройства Bluetooth»;
4. Нажмите кнопку «Добавить» и отметьте галочкой «Устройство установлено и готово к обнаружению»;
5. Нажмите кнопку «Далее». Через некоторое время компьютер обнаружит устройство с названием "OBDII";
6. Нажмите «Далее». Введите код доступа elm327: 1234 (иногда 0000 или 6789);
7. Нажмите «Далее». Выполняется соединение с ELM327 Bluetooth и его активация;
8. Запомните номера COM портов, хотя и не обязательно. Нажмите кнопку «Готово» и Вы увидите OBDII в перечне устройств Bluetooth;
9. Запустите программу диагностики elm327 для PC и выберите порт подключения, если выбрана «Ручная настройка». Можно оставить автоматическую, тогда программа сама найдет адаптер ODDII;
10. Закройте окно настроек, подтвердив выбор кнопкой «ОК». Нажмите кнопку «Соединить»;
11. Теперь можно приступать к работе!

Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
На операционной системе Windows 7/8/Vista при наличии доступа к сети Интернет, установка драйвера Elm327 проходит в автоматическом режиме!
1. Не подсоединяйте диагностический адаптер к компьютеру. Если вы уже подключили адаптер к ПК, извлеките его из USB порта;
2. Запустите файл CDM20802_Setup.exe (драйвер elm327 скачать)– данный файл установит драйвер для Elm327 виртуального COM порта;
3. По завершению установки программы подсоедините адаптер к USB порту Вашего ПК – Windows должен сам найти и опознать устройство "Serial to USB converter";
4. После этого приступаем к настройке виртуального COM порта;
5. Пуск –> Настройка ->Панель управления -> Система;
6. Пройдите на вкладку «Оборудование» и нажмите на кнопку «Диспетчер устройств»;
7. Перед Вам появится окно, найдите в данном окне ветку «Порты (COM и LPT)»;
8. В данной ветке найдите COM порт с именем USB-SERIAL. В скобках будет указан его номер;
9. У Вас должен быть номер от 1 до 4, В противном случае используйте 10 пункт. После этого закройте все окна и проверьте соединение с ЭБУ. Если нет соединения с ЭБУ, то читайте дальше, как изменить важные параметры порта;
10. Если номер порта больше 4, то необходимо его изменить. Для этого щелкните правой кнопкой мышки по выбранному из списка порту и перейдите в пункт «Свойства»;
11. Перед Вами появится окно свойств COM порта в которой необходимо выбрать вкладку «Параметры порта»;
12. В представленной вкладке «Параметры порта» нажмите кнопку «Дополнительно…»;
13. В появившемся окне необходимо установить номер COM порта. Измените его на номер от 1 до 4;
14. К примеру на номер COM2. В случае, если адаптер не будет соединяться с ЭБУ или соединение будет нестабильным, то попробуйте изменить параметр «Время ожидания (мсек)» до 5 мс или вплоть до 1 – 2 мс, а также уменьшить значения «Буфер приема» и «Буфер передачи»;
15. После этого закройте все окна, отвечая утвердительно ( «ОК», «Применить», «Сохранить», и т.д ) Далее, во всех диагностических программах надо будет указывать, что адаптер подключен к COM порту с номером 2, т.е COM2. Теперь Ваш адаптер готов к работе и Вы можете производить диагностику с elm327.

Установка драйверов для Windows 8.

Сразу же оговоримся, ELM327 — на чипе Prolific и USB-версия.

Для начала цепляем девайс к компьютеру.
Теперь идем в диспетчер задач, там находим наше устройство:

Жмем правой кнопкой мыши — говорим Свойства и переходим на вкладку Драйвер. Если Вы перепробовали все драйвера до данной статьи. У Вас должна гореть кнопка Откатить.

Дальше всё просто, говорим, что будем делать всё вручную.

Теперь кульминация.  Драйвер версии 3.2.0.0 от 31.07.2007 — самое стабильное и рабочее, что есть.

Завершаем установку кнопками Далее. И у нас теперь всё должно заработать.

В программе меняем номер порта устройства на нужный.

Внимание! Во избежание скачков напряжения, которые могут повредить адаптер и/или ЭБУ автомобиля рекомендуем подключать/отключать сканер только при выключенном зажигании.
1. Установите любую программу elm327 из представленных на свое устройство;
2. Подсоедините автомобильный диагностический адаптер ELM327 Wi-Fi в разъем OBD II диагностируемого автомобиля;
3. Вставьте ключ в замок зажигания и включите зажигание автомобиля (можно завести);
4. Зайдите в раздел настроек беспроводных сетей Wi-Fi Вашего телефона/планшета/компьютера.;
5. Произведите выбор сети WiFiOBD и подключитесь к ней.
6. Перейдите в меню программы установленной Вами в первом пункте на телефон/планшет для работы с адаптером и выберите в настройках тип соединения "Wi-Fi"; Никаких настроек соединения не требуется!
7. Произведите сопряжение программы с ЭБУ автомобиля. Готово!

Адаптер имеет следующую конфигурацию соединения:

Адрес IP: 192.168.0.10
Маска подсети: 255.255.255.0
Порт: 35000

Сделать это можно как с телефона, так и с планшета или компьютера при помощи любой программы для elm 327 из представленных на нашем сайте Elm327 Club. Интерфейс всегда понятен, и сделать это очень просто.

• SAE J1850 PWM (Pulse Width Modulation — модуляция ширины импульса) Высокоскоростной протокол, обеспечивает скорость обмена данными до 41,6 Кбайт/с. Он используется в марках Ford, Jaguar и Mazda. По протоколу PWM сигналы передаются по двум проводам, подсоединенным к контактам 2 и 10 диагностического разъема elm327.
• SAE J1850 VPW (Variable Pulse Width — переменная ширина импульса). Протокол VPW ппозволяет передавать данные со скоростью до 10,4 Кбайт/с и применяется в автомобилях марок General Motors (GM) и Chrysler. Протокол VPW предусматривает передачу данных по одному проводу, подсоединенному к контакту 2 диагностического разъема.
• ISO 9141-2 разработан ISO (Международная организация по стандартизации) и применяется в большинстве европейских и азиатских автомобилей, а также в некоторых автомобилях Chrysler. Используется контакт 7 (К-линия) и опционально контакт 15 (L-линия).
• ISO 14230 KWP2000 (Keyword Protocol 2000) практически идентичен ISO 9141. Также использует контакт 7 (К-линия) и опционально 15 (L-линия).
• ISO 15765 CAN. В рамках OBDII для elm 327 использует 2 контакта: 6 и 14. Это самый современный протокол передачи данных.

PID (Parameter ID) - это код, используемый для запроса диагностической информации. Здесьприводится лишь краткий список самых востребованных PID'ов, самую полную информацию можно получить здесь (на английском языке)

Режим (hex)	PID (hex)	Байтов	Описание	Мин. значение	Макс. значение	Единицы измерения	Формула
01	00	4	Список поддерживаемых PID'ов (0-20)				Кодируется [A7..D0] == [PID 0x01..PID 0x20] Подробности ниже
01	04	1	Расчетное значение нагрузки на двигатель	0	100	%	A*100/255
01	05	1	Температура охлаждающей жидкости	-40	215	°C	A-40
01	0A	1	Давление топлива	0	765	кПа	A*3
01	0B	1	Давление во впускном коллекторе (абсолютное)	0	255	кПа	A
01	0C	2	Обороты двигателя	0	16383.75	об/мин	((A*256)+B)/4
01	0D	1	Скорость автомобиля	0	255	км/час	A
01	0E	1	Угол опережения зажигания	-64	63.5	градусов относительно 1го цилиндра	A/2 — 64
01	0F	1	Температура всасываемого воздуха	-40	215	°C	A-40
01	10	2	Массовый расход воздуха	0	655.35	грамм/сек.	((A*256)+B) / 100
01	11	1	Положение дроссельной заслонки	0	100	%	A*100/255
01	13	1	Наличие датчиков кислорода				[A0..A3] == Bank 1, Sensors 1-4. [A4..A7] == Bank 2...
01	1F	2	Время, прошедшее с запуска двигателя	0	65535	секунды	(A*256)+B
01	20	4	Список поддерживаемых PID'ов (21-40)				Кодируется [A7..D0] == [PID 0x21..PID 0x40] Подробности ниже
01	21	2	Дистанция, пройденная с зажженной лампой «проверь двигатель»	0	65535	км	(A*256)+B
01	2F	1	Уровень топлива	0	100	%	100*A/255
01	30	1	Количество прогревов со времени очистки кодов нейсправности	0	255		А
01	31	2	Дистанция, пройденная со времени очистки кодов нейсправностей	0	65535	км	(A*256)+B
01	33	1	Атмосферное давление (абсолютное)	0	255	кПа	A
01	40	4	Список поддерживаемых PID'ов (41-60)				Кодируется [A7..D0] == [PID 0x41..PID 0x60] Подробности ниже
01	42	2	Напряжение контрольного модуля	0	65.535	V	((A*256)+B)/1000
01	43	2	Абсолютное значение нагрузки	0	25700	%	((A*256)+B)*100/255
01	45	1	Относительное положение дроссельной заслонки	0	100	%	A*100/255
01	46	1	Температура окружающего воздуха	-40	215	°C	A-40
01	47,48	1	Абсолютное положение дроссельной заслонки B,C	0	100	%	A*100/255
01	49,4A,4B	1	Положение педали акселератора D,E,F	0	100	%	A*100/255
01	4D	2	Время со включенной лампой «проверь двигатель»	0	65535	минут	(A*256)+B
01	4E	2	Время, прошедшее с момента очистки кодов неисправностей	0	65535	минут	(A*256)+B
01	51	1	Тип топлива				Табличку смотри ниже
01	59	2	Абсолютное давление на топливной рампе	0	655350	кПа	((A*256)+B) * 10
01	5A	1	Относительное положение педали акселератора	0	100	%	A*100/255
01	5B	1	Заряд силовой батареи гибрида	0	100	%	A*100/255
01	5C	1	Температура масла двигателя	-40	210	°C	A-40
01	5D	2	Регулирование момента впрыска	-210	301.992	°	(((A*256)+B)-26,880)/128
01	60	4	Список поддерживаемых PID'ов (61-80)				Кодируется [A7..D0] == [PID 0x61..PID 0x80] Подробности ниже
01	63	2	Исходный момент двигателя	0	65535	Н*м	A*256+B
01	61	1	Запрашиваемый момент двигателя	-125	125	%	А-125
01	62	1	Реальный момент двигателя	-125	125	%	A-125
02	02	2	Сохраненные коды ошибок				Кодируется BCD
03	-	N*6	Запрос кодов ошибок				3 в одном сообщении, кодируется BCD
04	-	0	Очистка кодов ошибок				Очистка всех кодов ошибок и погашение лампочки «Проверь двигатель»
09	02	5x5	Получить VIN				Возвращает VIN в виде нескольких сообщений используя протокол ISO 15765-2. Обычно это 5 сообщений, первое из них кодирует размер и число остальных.

Коды ошибок - это закодированные названия неисправностей и проблем, обнаруженных компьютером в работе Вашего автомобиля. Elm327 позволяет не только считывать и расшифровывать их, но и удалять из памяти компьютера автомобиля. Конечно, сбрасывать ошибки не обязательно, только если Вас раздражает горящая лампа "Check Engine". Но в любом случае Вы узнаете точно что именно сломалось без помощи спецов, лишних затрат времени и денег.

Текущая версия приложения для Android работает только с адаптерами Bluetooth или WiFi.

Все скриншоты ниже предоставлены для портретной (Portrait) ориентации устройства, но книжная (Landscape) ориентация также поддерживается. По умолчанию предоставляются только скриншоты для телефона. Скриншоты для планшета предоставляются только если есть существенная разница в дизайне или функциональности.

Необходимо учитывать следующие особенности работы приложения FORScan Lite:

• Если приложение подключено к автомобилю, Android устройство не переключится в "спящий" режим - т.е. экран не будет гаснуть и т.д. Что означает высокое потребление энергии. Однако, мобильное устройство може быть переключено в "спящий" режим нажатием стандартной кнопки выключения на корпусе. После отключения приложения от адаптера, мобильное устройство возвращается в нормальный режим работы.
• Когда FORScan взаимодействует с автомобилем, в строке статуса показывается стандартный индикатор сетевой активности
• FORScan Lite продолжает выполнение текущий операции даже если пользователь переключился в другое приложение (фоновый режим)

Когда приложение запускается в первый раз, долны быть выполнены две важные операции: проверка лицензии и настройка соединения с адаптером.

1. Проверка лицензии. Когда приложение запускается в первый раз, оно выполняет проверку лицензии, что бы убедиться, что данная установка FORScan корректна. От пользователя ничего не требуется, кроме как убедиться, что устройство подключено к интернет и аккаунт Google настроен. Если приложение не может проверить лицензию, оно может быть закрыто. В этом случае пользователю нужно проверить интернет-соединение и аккаунт Google, после чего снова запустить FORScan Lite. Проверка лицензии осуществляется только однажды, поэтому пользователь может использовать приложение в оффлайн режиме после успешной проверки. Однако иногда, но не чаще чем 1-2 раз в год, может происходить случайная проверка лицензии. Если это происходит, пользователю необходимо убедиться, что устройство подключено к сети интернет и нет никаких проблем с аккаунтом Google.

2. Настройка адаптера. По умолчанию при первом запуске, FORScan Lite использует демо-адаптер. Демо-адаптер эмулирует автомобиль для демонстрации возможностей FORScan. Для подключения к реальному автомобилю, пользователю необходимо настроить Bluetooth или WiFi адаптер. Ниже дана подробная инструкция, как это можно сделать:

Адаптер Bluetooth :
- Подключите адаптер к автомобилю
- Перейдите в настройки Android->Bluetooth->Поиск устройств BT. После того, как адаптер найден и появился в списке доступных устройств, необходимо сделать сопряжение (у вас должен быть специальный код, обычно это 0000 или 1234)
- Перейдите в настройки FORScan и установите тип соединения Bluetooth0, затем выберите Ваш адаптер в списке адаптеров
Теперь FORScan Lite должен быть способен подключиться к адаптеру и автомобилю.

Адаптер WiFi:
- Подключите адаптер к автомобилю
- Перейдите в настройки Android->WiFi->Поиск точек WiFi. После того, как адаптер найден и появился в списке доступных устройств, нажмите на него для подключения
- Перейдите в настройки FORScan и установите тип соединения WiFi, а также убедитесь, что адрес IP и номер порта совпадают с настройками вашего адаптера (по умолчанию 192.168.0.10 и 35000)
Теперь FORScan Lite должен быть способен подключиться к адаптеру и автомобилю.

Текущие прогресс и статус приложения отображаются с помощью иконки приложения в левом верхнем углу:



	-	Приложение отключено от адаптера
	-	Начато подключение, FORScan Lite пытается подключиться к адаптеру
	-	Приложение подключилось к адаптеру и пытается подключиться к автомобилю
	-	FORScan Lite успешно подключился к адаптеру и автомобилю и готов к работе
	-	Подключение не удалось

Стандартный индикатор сетевой активности показывается в случае, если FORScan взаимодействует (или пытается) с адаптером и автомобилем.



Навигация стандартна для приложений Андроид. Версия для телефона имеет главный экран, версия для планшета - главное меню в левой части экрана, которое доступно на всех страницах и используется для навигации. Таким образом, навигация по приложению у телефона и планшета несколько отличаются:

В случае телефона, пользователь может перемещаться только вверх и вниз по иерархии экранов приложения. Навигация "вниз" осуществляется путем нажатия на кнопки в панели инструментов, элементы списков или меню и т.д. Навигация вверх осуществляется с помощью стандартной кнопки Android "Назад", продублированной кнопкой возврата с левой стороны от иконки приложения:

В случае планшета, пользователь может переключаться между секциями из любого места приложения. Стандартная кнопка Андроид "Назад" работает и здесь тоже, однако кнопка-дублер слева от иконки приложения здесь отсутствует. Вместо этого, версия для планшетов предлагает специальное навигационное меню в подразделах:

В данном примере, у пользователя есть три пути покинуть страницу "Добавить PID": нажать стандартную кнопку "Назад" в Андроид и вернуться на предыдущий экран, нажать на текст "Профиль PID" в меню навигации вверху подраздела и вернуться на родительский экран "Профиль PID", либо нажать на любой элемент в главном меню слева и перейти в другую секцию

Разделы приложения идентичны Windows версии, за исключением секций Тесты и Сервис (в настоящее время это основное отличие версии Lite от обычной). Подробное описание каждой секции будет предоставлено ниже.

Приложение управляется стандартным образом: с использованием кнопок или меню панели инструментов. Главный экран имеет только 2 кнопки: Подключить/Отключить и Информация. Название кнопок Подключить/отключить говорит само за себя. Нажатие на кнопку информации выводит страницу О программе:

Наиболее важной информацией на этой странице является версия ядра, которая отображается сразу после версии FORScan Lite для Android. Все версии FORScan используют одно и тоже ядро, поэтому показываемая версия ядра соответствует той, которая используется для маркировки версии на сайте FORScan (анонсы, история изменений и т.д.)

Элемент Настройки находится в конце основного экрана, хотя это, пожалуй, основной элемент при первом запуске:

Раздел "Автомобиль" содержит информацию об адаптере, автомобиле и модулях бортовой сети:

Панель инструментов содержит 2 кнопки: Сохранить и Сервис. Кнопка Сохранить вызывает меню, которое позволяет сохранить ИЛИ передать содержимое этой секции:

Пожалуйста, обратите внимание, что структура меню Сохранить является типичной для FORScan Lite, подобные меню в других разделах организованы также:

Кнопка Сохранить - сохранить содержимое в файл txt в папку документов FORScan (Downloads/FORScan). Папка документов является публичной, поэтому другие приложения могут обрабатывать эти файлы. Они также могут быть перенесены на компьютер стандартным образом.

Кнопка Отправить - данная функция может быть использована для отправки содержимого в виде приложения - текстового файла через почтовый клиент Андроид или любое другое приложение, которое поддерживает отправку файлов в виде приложения. К сожалению при использовании WiFi адаптера, интернет может отсутствовать. В этом случае сообщение может быть сохранено в Черновиках и отправлено позже, при восстановлении Интернет подключания.

Кнопка Сервис используется для вызова сервисного меню. Данное меню используется для вызова специальных функций:

Очистить кэш - очищает кэш для всех автомобилей. Когда FORScan Lite подключается к автомобилю впервые, он выполняет полное сканирование конфигурации автомобиля и сохраняет ее в кэш. Этот процесс может занимать довольно много времени, однако последующие подключения выполняются значительно быстрее. Если кэш очищен, FORScan Lite будет вынужден выполнять сканирование заново.Кроме того, кэш может содержать и информацию, введенную пользователем. В то же самое время, сохраненные профили параметров (PID) и другие документы не являются частью кэша, поэтому они не удаляются при вызове данной функции.

Сохранить отладочную информацию - данная кнопка используется для сохранения внутренней отладочной информации FORScan в папку документов. Данная функция должна использоваться только по запросу FORScan Team. Данная опция разработана для использования только в случае отсутствия почтового клиента и/или интернет-соединения на устройстве. Иначе, рекомендуется использовать функцию "Отправить отладочную информацию" (как описано ниже). Важное замечание: по умолчанию, отладочная информация не собирается. Что бы она начала собираться, необходимо установить флаг Debug в настройках приложения.

Отправить отладочную информацию - та же самая функция, что описана выше, но осуществляет отправку отладочной информации с использованием стандартного почтового клиента Android, поддерживающего отправку файлов. Это рекомендуемый способ для отправки отладочной информации

Удалить отладочную информацию - данная кнопка удаляет всю собранную внутреннюю отладочную информацию FORScan Lite.

Журнал содержит информацию о работе приложения. Панель инструментов содержит 2 стандартные кнопки: Сохранить и Очистить журнал:

Замечание: В отличие от Windows версии, где журнал растет сверху вниз (самая свежая запись всегда в самом низу), в версии для Android журнал растет снизу вверх (самая свежая запись всегда в самом верху).

Данный экран содержит список всех найденных кодов ошибок (DTC), сгруппированных по модулям. Строка каждой группы содержит название модуля и 2 кнопки справа: Считать DTC и Стереть DTC..

панель инструментов содержит следующие кнопки:

• Считать DTC - перечитывает DTC во ВСЕХ модулях
• Стереть DTC - выполняет стирание DTC во ВСЕХ модулях
• Сохранить - вызывает стандартное меню Сохранить
• Стереть - очищает список (но не удаляет ошибки из памяти модулей)

Нужно учесть, что кнопки Считать DTC и Стереть DTC в панели инструменов применяются ко ВСЕМ модулям. В то же самое время кнопки Считать DTC и Стереть DTC в соответствующих модулях применяются только к этому модулю.

Каждая ошибка (DTC) в группе отображается в кратком виде - код ошибки и краткое описание. Для получения более развернутой информации информации об этой ошибке, необходимо нажать на строчку с ошибкой. Появится следующий экран детального описания ошибки:

Пожалуйста, учтите, что некоторые части текста помечены синим (как гиперссылки). Это "подсказки". Для получения подсказки, необходимо нажать на гиперссылку. В примере ниже, нажато ключевое слово IAT:

Секции Приборы, Таблица или Графики в FORScan Lite организованы одинаково. Они состоят из 2 частей: панели инструментов с кнопками и рабочей области:

Рабочая область содержит приборы, каждый прибор показывает значения какого-то параметра. Прибор имеет шкалу и показывает значения параметров в цифровом и аналоговом форматах, а также единицы измерения и название параметра. Некоторые параметры не могут быть представлены в числовом формате, такие параметры не имеют шкалы, только название параметра и текстовое значение.

Важной особенностью является возможность выбрать больше параметров, чем может показать Панель приборов. Вы можете осуществлять скроллинг вверх или вних для просмотра скрытых параметров. Если вы нажмете на прибор, будет показан экран с подробной информацией о параметре:

Панель инструментов содержит следующие функциональные кнопки:

• Настройка - вызывает экран настройки профиля параметро, подробно описанный ниже
• Старт - начать передачу данных
• Стоп - остановить передачу данных
• Сохранить - вызывает меню Сохранить, которое позволяет сохранить как документ или отправить по email либо FSL (файл данных во внутреннем формате FORScan) либо CSV
• Открыть - открывает файлы FSL ранее сохраненные пользователем как документ.
• Показать/скрыть панель навигации - вызывает панель навигации (недоступно в режиме чтения данных), которое позволяет осуществлять навигацию по потоку:

Панель навигации содержит:

• Счетчик времени в середине панели, который показывает общую длинну записи и текущую позицию, которая просматривается, в секундах
• Слайдер навигации для быструю, но не точную навигации
• Кноки навигации для медленной, но точной навигации

При нажатии кнопки Настроить вы попадаете на экран настройки профиля параметров:

Этот экран позволяет изменить текущий модуль. Каждый модуль имеет свой собственный набор параметров. Поэтому когда модуль меняется, FORScan Lite загружает выбранные параметры для данного модуля.

Если вы нажимаете на какую нибудь строчку, открывается страница с подробной информацией о данном параметре:

Подсказки в подробном описании работают также, как в экране с детальным описанием DTC. Кроме того, вы можете менять единицы измерения.

Также, экран настройки профиля параметров позволяет управлять списком параметров - добавлять, удалять, редактировать и сортировать параметры. Для удаления параметра необходимо нажать кнопку удаления в левой части строки. Для редактирования параметра, необходимо нажать на строку - и откроется экран подробной информации о параметре, описанный выше. Список может быть отсортирован с использованием специального элемента управления в правой части каждой строки. Нужно нажать на этот элемент (или нажать и удерживать палец на самой строке), затем переместить выбранный таким образом параметра в другую позицию. Новые параметры могут быть добавлены в профиль с использованием кнопки Добавить (более подробно описана ниже).

Панель инструментов имеет следующие кнопки:

• Добавить - Добавляет новые параметры из списка доступных PID (описано ниже)
• Удалить все - удаляет все выбранные параметры из списка
• Сохранить - эта кнопка позволяет сохранить выбранные параметры в виде профиля PID.
• Загрузить - эта кнопка позволяет загружать сохраненные профили.

Необходимо учесть, что профили различных модулей не совместимы друг с другом. Поэтому невозможно, например, загрузить профиль для PCM если выбран модуль GEM.

Экран добавления нового параметра выглядит так:

Рабочая область экрана представляет все параметры, доступные для данного модуля. Вы можете выбрать один или несколько параметров установкой флажков в левой части строки. Нажатие на строку открывает экран подробной информации о параметре, описанный ранее. Экран имеет специальную строку поиска в верхней части экрана, с помощью которой вы можете отфильтровать список. Например, если вы набираете RPM в строке поиска, будут показаны только параметры, содержащие RPM в имени или описании.

Экран Таблица отображает параметры в табличном формате:

Остальные функции этой секции идентичны функциям в разделе Панель приборов.

Экран графиков разработан для отображения параметров в графической форме, которая наиблее удобна для анализа:

Каждый график показывает текущее значение параметра в числовом формате в правом верхнем углу, тем же самым цветом. Необходимо учесть, что текущее значение - это всегда самая правая видимая точка графика.

Остальные функции этой секции идентичны функциям в разделе Панель приборов.



Текущая версия приложения спроектирована для iPhone, это означает что оно работает также и в iPad, но в режиме совместимости с iPhone. Версия для iPad запланирована к реализации позже. Версия для iPhone в настоящее время поддерживает только WiFi адаптеры.

Все скриншоты ниже предоставлены для портретной (Portrait) ориентации устройства, но книжная (Landscape) ориентация также поддерживается.

Необходимо учитывать следующие особенности работы приложения FORScan Lite:

• Если приложение подключено к автомобилю, iOS устройство не переключится в "спящий" режим - т.е. экран не будет гаснуть и т.д. Что означает высокое потребление энергии. Однако, мобильное устройство може быть переключено в "спящий" режим нажатием стандартной кнопки выключения на корпусе. После отключения приложения от адаптера, мобильное устройство возвращается в нормальный режим работы.
• Когда FORScan взаимодействует с автомобилем, в строке статуса показывается стандартный индикатор сетевой активности
• FORScan пытается управлять соединением с адаптером таким образом, что бы сделать процесс работы с приложением максимально удобным. Это означает, в частности, что если пользователь переключается в другое приложение, FORScan закрывает соединение с адаптером, а когда пользователь возвращается назад в приложение, открывает его снова. Что в свою очередь означает, что пока пользователь находится в другом приложении, никакого взаимодействия с адаптером не происходит. И хотя в большинстве случае это работает отлично, в некоторых случаях WiFi адаптер может за это время потеряться (например, переключиться в "спящий" режим из-за отсутствия активности в течении слишком длительного промежутка времени).

Названия кнопок Соединить/Отключить говорят сами за себя. Разделы приложения идентичны Windows версии, за исключением секций Тесты и Сервис (в настоящее время это основное отличие версии Lite от обычной). Подробное описание каждой секции будет предоставлено ниже.

Внизу главного экрана мы видим индикатор прогресса, стилизованный под стрелочный прибор. Он отражает примерный текущий прогресс подключения. В дополнение к шкале, у него есть два статус-индикатора: интерфейс (адаптер, слева) и автомобиль (справа). Начальное состояние индикатора прогресса показано ниже:

Как вы можете видеть, все индикаторы неактивны. После нажатия кнопки Соединить, FORScan Lite пытается установить соединение с адаптером, а затем - с автомобилем. Если соединение выполнено успешно, соответствующий индикатор становится зеленым. Иначе, если произошла ошибка, он становится красным. Например, если FORScan Lite смог установить соединение с адаптером, но не смог соединиться с автомобилем, индикатор интефейса станет зеленым, а индикатор автомобиля - красным.

А верхем правом углу главного экрана вы можете видеть кнопку информации (i). При нажатии на эту кнопку показывается информация о программе:

Главная информация на этой странице - версия ядра, которая показывается после версии FORScan Lite для iPhone. Все версии FORScan используют одно и тоже ядро, поэтому показываемая версия ядра соответствует той, которая используется для маркировки версии на сайте FORScan (анонсы, история изменений и т.д.)

Пожалуйста, учтите, что все экраны имеют верхню панель инструментов, также почти все экраны имеют нижнюю панель инструментов. Верхняя панель инструментов используется в основном для навигации, нижняя - для вызова различных функций.

Еще одна кнопка отсутствует на на главном экране: Настройки. На самом деле настройки приложения доступны в стандартном разделе Настройки телефона, это стандартный вариант настроек для iOS приложений. Вот как он выглядит:

Раздел "Автомобиль" содержит информацию об адаптере, автомобиле и модулях бортовой сети:

Нижняя панель инструментов содержит 2 кнопки: Сохранить (слева) и Сервис справа. Кнопка Сохранить вызывает меню сохранения, которое позволяет сохранить в файл содержимое данного раздела:

Пожалуйста, обратите внимание, что структура меню Сохранить является типичной для FORScan lite, подобные меню в других разделах организованы также:

Кнопка Сохранить - сохранить содержимое в текстовый файл в папку документов приложения. Позже он может быть загружен оттуда с использованием стандартных процедур синхронизации в iTunes.

Кнопка Отправить по Email - данная функция может быть использована для отправки содержимого в виде текстового файла с использованием стандартного клиента электронной почты iOS. К сожалению при использовании WiFi адаптера, интернет может отсутствовать. В этом случае сообщение может быть сохранено в Черновиках и отправлено позже, при восстановлении Интернет подключания.

Кнопка Сервис используется для вызова сервисного меню. Данное меню используется для вызова специальных функций:

Очистить кэш button - очищает кэш для всех автомобилей. Когда FORScan Lite подключается к автомобилю впервые, он выполняет полное конфигурации автомобиля и сохраняет ее в кэш. Этот процесс может занимать довольно много времени, однако последующие подключения выполняются значительно быстрее. Если кэш очищен, FORScan Lite будет вынужден выполнять сканирование заново. Кроме того, кэш может содержать и информацию, введенную пользователем. Такую как минимальные и максимальные значения выбранных параметров. Поэтому данная кнопка выделена оранжевым, как потенциально опасная. В то же самое время, сохраненные профили параметров (PID) и другие документы не являются частью кэша, поэтому они не удаляются при вызове данной функции.

Отправить отладочную информацию - данная кнопка используется для отправки внутренней отладочной информации FORScan. Данная функция должна использоваться только по запросу FORScan Team. Важное замечание: по умолчанию, отладочная информация не собирается. Что бы она начала собираться, необходимо установить флаг Debug в настройках приложения.

Удалить отладочную информацию - данная кнопка удаляет всю собранную внутреннюю отладочную информацию FORScan Lite.

Журнал содержит информацию о работе приложения. Нижняя панель инструментов содержит 2 стандартные кнопки: Сохранить журнал и Очистить журнал:

Замечание: В отличие от Windows версии, где журнал растет сверху вниз (самая свежаня запись всегда в самом низу), в версии для iPhone журнал растет снизу вверх (самая свежая запись всегда в самом верху).

Данный экран содержит список всех найденных кодов ошибок (DTC), сгруппированных по модулям. Строка каждой группы содержит название модуля и 2 кнопки справа: Считать DTC и Стереть DTC.

Нижняя панель инструментов содержит следующие кнопки (слева направо):

• Считать DTC - перечитывает DTC во ВСЕХ модулях
• Стереть DTC - выполняет стирание DTC во ВСЕХ модулях
• Сохранить - вызывает стандартное меню Сохранить
• Стереть - очищает список (но не удаляет ошибки из памяти модулей)

Нужно учесть, что кнопки Считать DTC и Стереть DTC в панели инструменов применяются ко ВСЕМ модулям. В то же самое время кнопки Считать DTC и Стереть DTC в соответствующих модулях применяются только к этому модулю.

Каждая ошибка (DTC) в группе отображается в кратком виде - код ошибки и краткое описание. Для получения более развернутой информации информации об этой ошибке, необходимо нажать на строчку с ошибкой. Появится следующий экран детального описания ошибки:

Пожалуйста, учтите, что некоторые части текса помечены синим (как гиперссылки). Это "подсказки". Для получения подсказки, необходимо нажать на гиперссылку. В примере ниже, нажато ключевое слово IAT:

Разделы Панель приборов, Таблица и График в FORScan Lite организованы одинаково. Как и любой другой экран, он состоит из 3 частей: верхняя панель инструментов, рабочая область и нижняя панель инструментов:

Рабочая область содержит приборы, каждый прибор показывает значения какого-то параметра. Прибор имеет шкалу и показывает значения параметров в value in цифровом и аналоговом форматах, а также единицы измерения и название параметра. Некоторые параметры не могут быть представлены в числовом формате, такие параметры не имеют шкалы, только название параметра и текстовое значение.

Важной особенностью является возможность изменить размер приборов. Для этой цели необходимо использовать стандартные движения пальцев для увеличения/увеличения. Поддерживается три размера: малый, обычный и большой:



Другой важной особенностью является возможность выбрать больше параметров, чем может показать Панель приборов. Вы можете осуществлять скроллинг вверх или вних для просмотра скрытых параметров.

Если вы нажмете на прибор, будет показан экран с подробной информацией о параметре:

Подсказки в подробном описании работают также, как в экране с детальным описанием DTC. Кроме того, вы можете менять единицы измерения и указывать минимальное и максимальное значение для этого параметра. Минимальное и максимальное значение параметра используется для расчета шкалы параметра.

Нижняя панель инструментов содержит 5 функциональных кнопок, слева направо:

• Старт - начать передачу данных
• Стоп - остановить передачу данных
• Сохранить - вызывает меню Сохранить, которое позволяет сохранить как документ или отправить по email либо FSL (файл данных во внутреннем формате FORScan) либо CSV
• Открыть - открывает файлы FSL ранее сохраненные пользователем как документ.
• Панель навигации - вызывает панель навигации (недоступно в режиме чтения данных), которое позволяет осуществлять навигацию по потоку:

Панель навигации содержит:

• Счетчик времени в середине панели, который показывает общую длинну записи и текущую позицию, которая просматривается, в секундах
• Слайдер навигации для быструю, но не точную навигации
• Кноки навигации для медленной, но точной навигации

Верхняя панель инструментов содержит кнопку Настроить. При нажатии на эту кнопку вы попадаете на экран настройки профиля параметров:

Этот экран позволяет изменить текущий модуль. Каждый модуль имеет свой собственный набор параметров. Поэтому когда модуль меняется, FORScan Lite загружает выбранные параметры для данного модуля.

Также, этот экран позволяет управлять списком параметров - добавлять, удалять, редактировать и сортировать параметры. Для удаления параметра необходимо нажать кнопку удаления в левой части строки. Для редактирования параметра, необходимо нажать на строку - и откроется экран подробной информации о параметре, описанный выше. Список может быть отсортирован с использованием стандартного элемента управления в правой части каждой строки. Нужно нажать и удерживать палец на этом элементе, затем переместить выбранный таким образом параметра в другую позицию. Новые параметры могут быть добавлены в профиль с использованием кнопки Добавить (более подробно описана ниже).

Нижняя панель инструментов имеет следующие кнопки:

• Добавить - Добавляет новые параметры из списка доступных PID (описано ниже)
• Удалить все - удаляет все выбранные параметры из списка
• Сохранить - эта кнопка позволяет сохранить выбранные параметры в виде профиля PID.
• Загрузить - эта кнопка позволяет загружать сохраненные профили.

Необходимо учесть, что профили различных модулей не совместимы друг с другом. Поэтому невозможно, например, загрузить профиль для PCM если выбран модуль GEM.

Экран добавления нового параметра выглядит так:

Рабочая область экрана представляет все параметры, доступные для данного модуля. Вы можете выбрать один или несколько параметров установкой флажков в левой части строки. Нажатие на строку открывает экран подробной информации о параметре, описанный ранее. Экран имеет специальную строку поиска в верхней части экрана, с помощью которой вы можете отфильтровать список. Например, если вы набираете RPM в строке поиска, будут показаны только параметры, содержащие RPM в имени или описании .

Когда запущен поток данных, обе панели инструментов (верхняя и нижняя) скрываются, увеличивая таким образом размер рабочей области для отображения параметров:

Нужно нажать на экран, что бы появилась нижняя панель инструментов, которая содержит кнопку Стоп. Если вы нажмете на кнопку Стоп, передача данных будет остановлена и обе панели инструментов покажутся снова. Если же не нажимать кнопку Стоп, а нажать на рабочую область экрана еще раз, нижняя панель инструментов снова скроется.

Экран Таблица отображает параметры в табличном формате:

Остальные функции этой секции идентичны функциям в разделе Панель приборов.

Экран графиков разработан для отображения параметров в графической форме, которая наиблее удобна для анализа:

Каждый график показывает текущее значение параметра в числовом формате в правом верхнем углу, тем же самым цветом. Необходимо учесть, что текущее значение - это всегда самая правая видимая точка графика.

Остальные функции этой секции идентичны функциям в разделе Панель приборов.

По умолчанию адаптер работает со специализированными программами для Ford/Mazda Forscan и Elmconfig на максимально возможной скорости 500000, а обычные программы - 38400.  Для того, чтобы работало любое ПО, нужно установить скорость обмена данными для адаптера на 38400.
Как это сделать: Запускаем ELMConfig. Нажимаем кнопку "Настройка скорости". Там жмем "Запустить пробный тест скорости". Если все проходит хорошо, в ПРАВОМ списке выставляем НУЖНУЮ скорость(38400), жмем "Установить". Закрываем ELMConfig. Выдергиваем адаптер из USB и дииагностического разъема, после этого втыкаем обратно. После этого, когда запускаем ELMConfig, в списке скорости всегда выбираем ту, на которую настроили адаптер ранее.



Прежде всего Вам потребуется OBD2-RS232 адаптер типа ELM327, успешно подключенный к Вашему компьютеру под управлением Windows 2000/XP/Vista/7. Для успешного подключения, пожалуйста, следуйте инструкциям к вашему ELM адаптеру. Обычно, если адаптер ELM подключается через COM порт, то нет необходимости в установке каких-либо драйверов. Если же он подсоединяется через USB или Bluetooth, то Вам понадобится установить специальные драйвера.

Далее, подсоедините ELM адаптер к Вашему автомобилю Ford через разъём OBD2, который обычно расположен под приборной панелью и выглядит примерно так:

Внимание: хотя FORScan поддерживает все версии ELM327, мы рекомендуем использовать ELM327 адаптеры версии 1.3 или новее. Производительность старых версий на некоторых операциях может быть существенно хуже.

Загрузите последнюю версию FORScan с нашего сайта и запустите её. Ответьте на вопросы установки и подождите, пока программа установится на Ваш компьютер. В общем случае, процедура установки достаточно стандартная.

Теперь, когда всё установлено и подключено, Вам необходимо повернуть ключ зажигания в позицию "ON" и запустить программу FORScan. Нет необходимости менять какие-либо настройки подключения потому, что программа FORScan автоматически определит параметры подключения. Далее, просто нажмите на кнопку "Соединить" в разделе "Автомобиль" и подождите, пока установится соединение с Вашим автомобилем. Установка соединения производится в два этапа: сначала FORScan ищет адаптер ELM. Если он найден, то программа пытается считать данные об автомобиле. Если считывание произведено успешно, то FORScan отобразит информацию о Вашем автомобиле и его модулях, таких как VIN и серийные номера, а также откроет доступ к главному меню программы.

Note: Если по умолчанию включена опция "автоподключение", FORScan будет соединяться в автоматическом режиме сразу после старта.

Теперь весь функционал программы FORScan доступен для Вас через главное меню, находящееся слева в окне программы. Управление функциями раздела осуществляется с помощью кнопок, расположенных внизу окна.

Процедура удаления программы является стандартной и не требует никаких дополнительных действий кроме нажатия на соответствующую ссылку в папке программы FORScan. Также удаление программы может быть выполнено стандартными средствами операционной системы.

По любым вопросам, пожалуйста, пишите нам на электронный адрес

или на Verysoft forum

FORScan требует минимум внимания пользователя. В большинстве случаев нет необходимости менять какие-либо настройки программы. Однако, иногда настройка параметров необходима. Все доступные настройки FORScan Вы можете найти в разделе "Настройки".

Данный раздел содержит две вкладки: "Общие" и "Поддерживаемые PID". Вкладка Общие содержит следующие элементы:

  COM порт, Скорость - параметры COM порта. Рекомендуем обе опции выставить на "Авто".
  Автоподключение - если опция включена, FORScan будет пытаться присоединиться к автомобилю сразу при старте приложения
  Автоускорение - если опция включена, FORScan будет пытаться увеличить скорость передачи данных через COM порт до 256 000, 128 000 или 57 600 бод для того, чтобы увеличить производительность. Пожалуйста, учтите, что данная опция реально работает только с адаптерами типа ELM327 версии 1.2 или выше.
  Единицы измерения - система счисления (по-умолчанию - метрические).
  Язык - язык пользовательского интерфейса.

Все внесённые изменения вступают в силу только после переподключения к автомобилю. Изменение языка вступает в силу только после перезапуска приложения.

На вкладке Поддерживаемые PID показан список со всеми параметрами (PIDs) доступными на Вашем автомобиле. Количество PID может быть достаточно велико для некоторых типов автомобилей, что может затруднить настройку приборной панели. Вы можете отключить "ненужные" PID в этом списке для упрощения работы с приборной панелью.

Все настройки автоматически сохраняются когда Вы закрываете FORScan.

Раздел "Ошибки" содержит три части: списоккодов неисправностей, детальное объяснение кода неисправности и функциональные кнопки.

При подключении программа FORScan пытается прочитать все коды неисправности для всех доступных модулей. Все найденные коды отображаются в списке кодов неисправностей. Если Вы выбираете какой-либо элемент в списке кодов неисправностей, его подробное описание будет показано ниже.

При помощи функциональных кнопок Вы можете заново считать коды неисправностей и сбросить их. Используя модульное меню рядом с кнопкой "Сбросить", Вы можете выбирать модули, которые хотите сбросить в коде неисправности. Можно сбросить все сразу ("во всех") или отдельные модули.

Внимание: Мы НЕ рекомендуем сбрасывать коды неисправностей до тех пор, пока не выяснена и устранена причина их появления.

Раздел Приборы содержит до 30 "приборов", которые отображают параметры автомобиля такие, как данные сенсоров.

После установки программы FORScan данный раздел может быть пуст. Если так, то нажмите на кнопку Настройка и выберите параметры из открывшегося списка:

Либо, если вам нужно изменить параметры для конкретного прибора, то дважды кликните на индикатор и выберите PID из открывшегося списка:

Когда все индикаторы установлены, нажмите на кнопку "Старт" для начала потоковой передачи соответствующих параметров. Соответственно, кнопка "Стоп" останавливает потоковую передачу. Другие функции, доступные в этом разделе:

  Скорость обновления - частота обновления индикаторов. Доступны 4 значения: Низкая - каждый индикатор обновляется примерно 2.5 раза в секунду; Обычная (по-умолчанию) - каждый индикатор обновляется примерно 5 раз в секунду; Высокая - примерно 10 раз в секунду; Высшая - так часто, насколько это возможно
  Настройка - настроить индикаторы.

Раздел Осциллограф предназначен для отображения данных, поступающих с сенсоров, в графической форме. Одновременно может отображаться до 8 параметров.

Функции осциллографа Старт, Стоп и Настройка полностью аналогичны тем же функциями режима Приборы. Также, имеется элемент управления Развертка, позволяющий задать временную развертку (1:1, 2:1, 5:1 или 10:1). Помимо этого, доступны функции Сохранить и Загрузить, позволяющие сохранить накопленные данные в формате Forscan live Streaming Log (*.fsl), и в дальнейшем просматривать их. Функция просмотра позволяет работать с собранными данными в режиме оффлайн, т.е. даже в том случае, если FORScan не подключен к автомобилю. Вместе с дистрибутивом FORScan поставляется демонстрационный файл, иллюстрирующий возможности данного режима.

Пользователь может изменить цвет фона (на черный или белый) или стиль линий графиков (нормальный или жирный) используя небольшой тулбар в правом верхнем углу окна.

Кроме того, в режиме осциллографа реализована функция "линейка": для того, что бы посмотреть параметры графиков в определенной точке, необходимо навести курсор на эту точку и нажать и удерживать левую кнопку "мыши". Появится вертикальная линия, отображающая параметры в этой точке для всех графиков, а также временной оси.

Еще одной особенностью реализации режима осциллографа является автоматическое масштабирование по оси Y.

Раздел Тесты позволяет производить процедуры диагностики. Вы можете выбрать необходимый тест и нажать на кнопку "Запустить" для его запуска.

В зависимости от теста и автомобиля, время выполнения может варьироваться от десятков секунд до нескольких минут. Когда выбранный тест закончится, FORScan отобразит коды результирующие коды, по аналогии с кодами неисправностей.

1. No ELM found. Please check connection and try again. Данная ошибка возникает, когда FORScan не может обнаружить адаптер ELM.

• Прежде всего убедитесь, что Ваш адаптер ELM327 физически подключен к ноутбуку и автомобилю. Также проверьте, горят ли индикаторы на передней панели адаптера ELM.
• Далее, проверьте основные настройки FORScan. Если установлен какой-то специфический COM port и/или baud rate, попробуйте выставить все настройки в "Auto" и подключиться снова.
• Если это не помогает, Вам необходимо выяснить с чем связана проблема: либо с программой FORScan, либо с ошибкой адаптера ELM преобразователя. Самый простой способ определить это, попробовать запустить какую нибудь программный сканер OBD2. Если другой сканер корректно работает с Вашим адаптером ELM, то проблема, скорее всего, связана с FORScan. В этому случае, пожалуйста, сообщите об ошибке разработчикам.

2. Unable to initialize the application. Please reinstall. Данная ошибка означает, что целостность программы нарушена. Такое возможно, например, если Вы по ошибке удалили некоторые важные файлы. В этом случае следует переустановить программу FORScan.

Подготовительные работы:
1) Включаем ноутбук.
2) Подключаем адаптер ELM-327 в USB порт ноутбука.
3) Вставляем диск с драйверами от адаптера в CD привод ноутбука.
4) Устанавливаем драйверы.
5) Скачиваем программу ELMConfig
6) Скачиваем Runtime Pack
7) Устанавливаем Runtime Pack
8) Распаковываем архив с ELMConfig

Работы по настройке ELMConfig и подключение:
1) Вставляем адаптер в разъём OBDII, находящийся на верхней части перчаточного ящика возле левой ноги (проще вставлять с открытой дверью).
2) Запускаем ELMConfig.exe
3) Делаем предварительные настройки подключения ELMConfig для работы на шине MS-CAN в соответствии с цифрами порядка действий на картинке ниже.

4) Совершаем последнее действие "Открыть порт", после чего должно установиться соединение.
5) У вас спросит оборудован ли ваш адаптер переключателем HS-CAN > MS-CAN, мы естественно отвечаем ДА, т.к. мы сами же и сделали этот переключатель в предыдущей статье.

6) У нас открывается основное окно программы в которой мы видим слева 2 колонки различных блоков управления, подключение к которым осуществляется по шинам MS-CAN (слева) и HS-CAN справа.
Чтобы выяснить в каком положении у нас сейчас находится тумблер — открываем вкладку GEM и нажимаем кнопку "прочитать" (больше пока ничего не трогайте, чтобы ничего не испортить.)
Если у нас прочитались данные, то значит тумблер находится в положении MS-CAN, если же не прочитались данные, то смените положение тумблера и повторите процедуру заново.
Результат считывания получается примерно такой :

7) Сделайте отметку на адаптере о положениях тумблера (какое положение HS, а какое MS, чтобы не путаться каждый раз).





Включение/отключение опций на примере Ford Focus 2

Скачать брошюру

Скачать инструкцию пользователя для Launch EasyDiag на русском языке

Скачать инструкцию пользователя для Launch EasyDiag на английском языке

Скачать инструкцию пользователя для Launch AutoDiag/iDiag на русском языке

Скачать инструкцию пользователя для Launch AutoDiag/iDiag на английском языке

Скачать инструкцию пользователя для Launch X431 Diagun II на русском языке

Скачать инструкцию пользователя для Launch X431 Diagun II английском языке

Зайдите в Google Play Market ( Для Apple устройств процесс идентичен, только приложение следует искать в App Store)



Выполните поиск приложения "EasyDiag"



Скачайте и установите приложение с помощью кнопки "Установить"

\



При первом запуске приложение ознакомит Вас с краткой инструкцией, пролистайте её

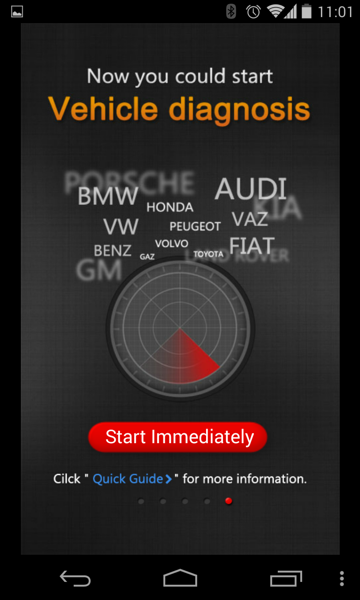

В конце краткой инструкции нажмите кнопку "Start Immediately"



Прочитав пользовательское соглашение, нажмите "Я прочитал"



Для использования автосканера необходимо зарегистрироваться, нажмите "Регистрация"



Заполните все поля

Имя пользователя - логин (английские буквы и цифры - не менее 6 символов). В дальнейшем он будет использоваться для входа, запишите его.
Пароль -  пароль
Подтвердите пароль
Почтовый ящик -  укажите правильный, действующий email адрес. Он будет использоваться при восстановлении  доступа к приложению при утрате пароля.
Нажмите "Регистрация и логин".



Теперь необходимо зарегистрировать непосредственно сам адаптер Launch EasyDiag.



Введите серийный номер адаптера и ПИН-код из регистрационных данных, которые находятся в запечатанном конверте и нажмите ОК.

Можно приступать к работе! Для полноценного раскрытия возможностей адаптера Launch EasyDiag, необхомо приобрести диагностическую программу для своей марки авто стоимостью 40 usd, это можно сделать сразу после регистрации через это же приложение.

Обновление дигностического ПО и прощивки адаптера бесплатно на протяжении любого срока использования автосканера EasyDiag.

Зайдите в приложение, нажмите кнопку "Логин"



Введите свои логин и пароль



После этого Вы увидите, что успешно вошли в систему

Зайдите в "Управление пользователями"



Для обновления прошивки адаптера выберите серийный номер автосканера Launch Easy Diag



Выбираете пункт "Загрузка файла обновления микропрограммы разъема"  в предыдущем меню.
Если обновление доступно, то приложение предложит скачать файл обновления.
Нажмите "Скачать", чтобы загрузить обновление.
Обновление адаптера произойдет автомотически при запуске диагностеской программы.

Внимание! Перед обновлением убедитесь, что устройство, с помощью которого производится обновление, заряжено и не выключится во время обновления. Также не следует перемещать устройство на удаленное расстояние от адаптера – обрыв Bluetooth-соединения может привести к зависанию устройства, что возможно исправить только в сервисном центре.



Обновление диагностического ПО

Выберите пункт "Обновление с помощью одной кнопки" в меню "Управление пользователями"



Выберите ПО, которое хотите обновить и нажмите "Скачать"

Готово!

Процесс установки приложения и регистрации идентичен Launch EasyDiag, см. пункт выше. Только вместо EasyDiag Вам понадобится приложение "iDiag".

Процесс обновления идентичен Launch EasyDiag, см. пункт выше.

Вы имеете возможность скачивать обновления диагностического ПО в течение года после регистрации сканера. Для регистрации необходимо зайти на сайт производителя www.x431.com

Нажмите "Main Site"



Нажмите кнопку "Register". На рисунке ниже она отмечена галочкой.



Под пользовательским соглашением нажмите Agree(Согласен), и затем "Next" (Далее)



Введите серийный код и ПИН-код из регистрационного конверта, а также код дилера, и нажмите Next.

Укажите информацию о себе. Надежно сохраните логин и пароль, без них будет невозможно обновление ПО! Действующий e-mail необходим для восстановления пароля в случае его утраты.



Готово!

Вы имеете возможность скачивать обновления диагностического ПО в течение года после регистрации сканера. Для доступа к обновлениям ПО необходимо знать логин и пароль, указанные ранее при регистрации прибора.

Зайдите на сайт производителя www.x431.com

Нажмите "Main Site"





В поле "UserType" при выборе "Customer"  Вас перекинет на страницу авторизации. Введите свой логин и пароль.

Кликните на "Download center"



"Download center" - центр загрузки обновлений. На данной странице выберите язык "Russian", чтобы отобразились все русифицированные программы



На рисунке ниже галочками помечены специальные программы.

(a)  X431 SYSTEM DATA - основная программа прибора - её нужно скачать и потом установить, если вы устанавливаете программы на пустую CF карту - например новую, запасную или отформатированную "родную" из комплекта прибора.
ВАЖНО!  X431 SYSTEM DATA - эта программа для приборов x431 Master не требуется!

(b)  X-431 DISPLAY - Версия 16,60 или старше - нужна для запуска диагностических программ  - её нужно скачать и потом установить, если вы устанавливаете программы на пустую CF карту  или обновляете программы - например новую, запасную или отформатированную "родную" из комплекта прибора.

(с)  X431 Series Update Tool - программа для установки загруженных диагностических программ с ПК на CF карту прибора X431, после скачивания её нужно установить на ПК как обычную программу.

ВАЖНО! Иногда программа X431 Series Update Tool скачивается с расширением .ZIP - при попытке открыть этот файл архиватором выдается сообщение "Архив поврежден".  На самом деле нужно изменить расширение скачанного файла с .zip на .exe
(Это проблема иногда появляется в связи с действующим запретом на некоторых серверах на передачу исполняемых файлов .EXE )



Нажмите "Download" напротив нужных обновлений программ Launch X431 Diagun или нажмите ниже "Download All"(Загрузить все).



Сохраните диагностические программы в отдельную папку.



Вставьте CF карту памяти из прибора в переходник и подключите к компьютеру. Запустите программу "X431 Serial Update" (она же скачанная ранее X-431 UPDATE TOOLS).
Обязательно убедитесь, что используете последнюю версию программы.

Исходный каталог (Source Folder) - нажмите на изображение бинокля и укажите папку в которой размещены скачанные Вами диагностические программы по маркам авто.
Целевой каталог (Target Folder) - нажмите на изображение бинокля и укажите путь к вашей CF карте на компьютере.



Отметьте галочками программы для обновления и нажмите на значок "обновление" (Update).

В нижней части экрана программы изменится строка статус, по окончанию процесса обновления программа сообщит, что обновление выполнено и попросит произвести безопасное отключение CF карты от компьютера.
После безопасного отключения вы сможете подключить карту к вашему сканеру Launch X431 Diagun и работать с обновленными диагностическими программами.

Напишите нам, если Вы представляете сообщество автомобилистов. Мы с радостью предоставим скидку для его участников.

Наши партнеры:

Клуб владельцев Hyundai Solaris: отзывы владельцев, форум, техническое обслуживание и ремонт, статьи, подробный FAQ по автомобилю.



Kia Rio клуб Россия - Киа Рио Клуб объединяет владельцев популярного автомобиля, выпускаемого в России с 2011 года. Сайт клуба содержит множество интересной информации: отзывы владельцев, форум, руководство по ремонту и обслуживанию, технические характеристики, комплектации и цены.



hyundai-solaris.com - автоклуб Hundai Solaris



audi-club.ru - Audi клуб





hyundai-solaris.com - Клуб владельцев Hyundai



clubcx7.ru - Клуб поклонников мазды CX-7, CX-9



Volkswagen Technical Site - Крупнейший клуб Volkswagen в России



Opel Omega клуб



Автоклуб Hyundai ix35 (Хендай их35)



Автоклуб Mitsubishi Lancer Club SPb



Русский клуб владельцев автомобиля Хонда Цивик



Киа Клуб



Клуб Volvo



Клуб автолюбителей Nissan Qashqai - Ниссан Кашкай







Hyundai Elantra и Hyundai i30 клуб Россия



Партнерская программа

У Вас есть свой сайт, группа в соц. сети, блог? Разместите баннер или ссылку на на наш сайт и зарабатывайте 20% со стоимости товаров каждом заказе клиентов, перешедших к нам по Вашей ссылке! Автоматические выплаты вознаграждения на Яндекс.Деньги или WebMoney.

Зарегистрироваться в партнерской программе



Мы всегда открыты для сотрудничества!
